ເຄື່ອງຕັດວົງຈອນໄຟຟ້າແຮງດັນສູງ DC ຂະໜາດນ້ອຍ

ເຄື່ອງຕັດວົງຈອນໄຟຟ້າແຮງດັນສູງ SYB5-40P DC Miniature, ສະຫນອງໂດຍຜູ້ຜະລິດປະເທດຈີນ Zhejiang Soutya New Energy LLC, ສະຫນອງການປ້ອງກັນວົງຈອນ DC 1 500 V.
ຄຸນນະສົມບັດທີ່ສໍາຄັນ
• ຄວາມອາດສາມາດແຮງດັນສູງ: ເສົາດຽວ 500 V DC, ສູງສຸດ 1,500 V DC—ສາຍໜ້ອຍລົງ, ລາຄາຕໍ່າກວ່າ.
• ບໍ່ເປັນຂົ້ວ, ປ້ອງກັນສອງທິດທາງສໍາລັບການຕິດຕັ້ງໄວ, ງ່າຍຂຶ້ນ.
• ຢຸດການຕິດຕໍ່ສອງເທື່ອດ້ວຍຊ່ອງຫວ່າງການຕິດຕໍ່ທີ່ກວ້າງພິເສດເພື່ອຄວາມປອດໄພທີ່ເໜືອກວ່າ.
• ເຫມາະສໍາລັບ DC ກ່ອງປະສົມປະສານໃນລະບົບ photovoltaic.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງຕັດວົງຈອນໄຟຟ້າແຮງດັນສູງ SGB5-40P DC Miniature ສະຫນອງໂດຍປະເທດຈີນ ຜູ້ຜະລິດ Zhejiang Soutya New Energy LLC, ແມ່ນ 1500 V DC, bidirectional ແລະເບກເກີຂະໜາດນ້ອຍທີ່ບໍ່ມີຂົ້ວໂລກທີ່ມີການແຕກຫັກ 1.5 kA, ເໝາະສຳລັບ PV, BESS ແລະການປ້ອງກັນ EV-charger.

ລັກສະນະ

micro-grid.
ບໍ່ຂົ້ວໂລກ, ການປົກປ້ອງສອງທິດທາງ;
ການປ້ອງກັນການໂຫຼດເກີນ;
arc ສັ້ນ;
ການປ້ອງກັນວົງຈອນສັ້ນ;
ຄວາມສາມາດແຕກສູງ;

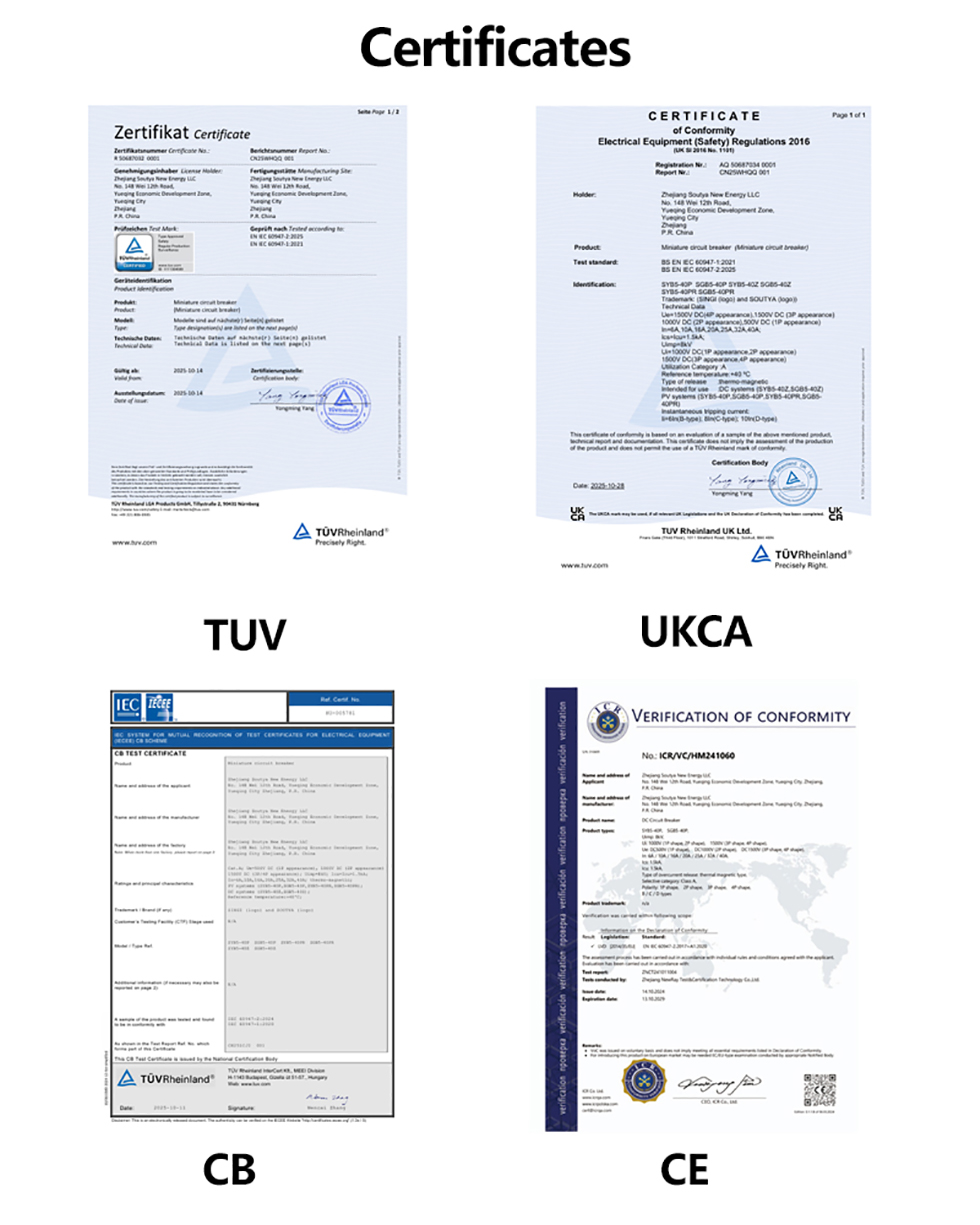

ໃບຢັ້ງຢືນ: CB , CE, TUV , UKCA

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ເຄື່ອງຕັດວົງຈອນໄຟຟ້າຂະໜາດນ້ອຍ SGB5-40P ແຮງດັນສູງ DC ໃຫ້ປະຫຍັດພື້ນທີ່, ຄວາມປອດໄພ, ການປົກປ້ອງສອງທິດທາງສໍາລັບ 1 500 V DC ລະບົບພະລັງງານທົດແທນ - PV, ບ່ອນເກັບມ້ຽນ, ເຄື່ອງສາກ EV ແລະ DC

1. PV DC ກ່ອງຜະສົມຜະສານ

– 1500 V DC rating ອະນຸຍາດໃຫ້ສາຍຍາວ, ຕັດຈໍານວນຂອງ ກ່ອງເຄື່ອງປະສົມ; ການປົກປ້ອງສອງທິດທາງຈັດການເວລາກາງຄືນແບບປີ້ນກັບກັນ ກະແສ.

2. rack ຫມໍ້ໄຟການຄ້າ / ທີ່ຢູ່ອາໄສ

– ສາຍໄຟທີ່ບໍ່ຂົ້ວໂລກເຮັດໃຫ້ການຂະໜານ ຫຼືການສັບປ່ຽນແບດເຕີຣີງ່າຍ ໂມດູນ; ການເດີນທາງດ້ວຍແມ່ເຫຼັກຄວາມຮ້ອນສາມາດແຍກຄວາມຜິດຂອງການສາກໄຟ/ການໄຫຼອອກໄດ້ໄວ.

3. ສະຖານີສາກໄວ 150 kW+ DC

– ການອອກແບບທາງລົດໄຟ DIN ກວ້າງ 18 ມມ ເຫມາະກັບຕູ້ສາກໄຟຂະໜາດນ້ອຍ; 1.5 kA ຄວາມອາດສາມາດທໍາລາຍໄດ້ຮັບປະກັນລົດເມ DC ພາຍໃນ.

4. DC micro-grid & data-center distribution DC

– ປ້ອງກັນ 750 V / 1 000 V / 1 500 V DC ວົງຈອນສາຂາ; B, C ຫຼື D ເສັ້ນໂຄ້ງກົງກັບໂປຣໄຟລ໌ການໂຫຼດຕ່າງໆ.

5. PV ກະຈາຍຢູ່ບ່ອນສູງຫຼືກາງແຈ້ງ

- ໃຊ້ງານໄດ້ແຕ່ −30°C ຫາ +70°C ໂດຍບໍ່ມີການລະບາຍຄວາມຮ້ອນເຖິງ 2000 m. ລະດັບຄວາມສູງ, ເຫມາະສົມກັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.

ພາລາມິເຕີດ້ານວິຊາການ

ຕົວແບບ		SGB5-40P
ເສົາ		1 ປ	2 ປ	3 ປ	4 ປ
ລະດັບແຮງດັນເຮັດວຽກ Ue		500VDC	1000VDC	1500VDC	1500VDC

ກະແສເຟຣມສູງສຸດ		40A
ຈັດອັນດັບປັດຈຸບັນຢູ່ໃນ		6A, 10A, 16A, 20A, 25A, 32A, 40A
ລະດັບແຮງດັນສນວນສນວນ Ui		1000VDC		1500VDC
Impulse ລະດັບຄວາມທົນທານຕໍ່ແຮງດັນ Uimp		8kV

ຄຸນລັກສະນະ tripping		B/C/D
ປະເພດການເດີນທາງ		ຄວາມຮ້ອນ-ແມ່ເຫຼັກ
Ics ຄວາມອາດສາມາດທໍາລາຍການປະຕິບັດງານ		1.5kA(DC)

ຄວາມສາມາດໃນການທໍາລາຍສູງສຸດ lcu		1.5kA(DC)
ຊີວິດໄຟຟ້າ
ຄ່າສະເລ່ຍຕົວຈິງ		ສະເລ່ຍ 1000 ເທື່ອ
ຄ່າມາດຕະຖານທີ່ລະບຸ		300 ເທື່ອ
ຊີວິດກົນຈັກ
ຄ່າສະເລ່ຍຕົວຈິງ		≥15000ຄັ້ງ
ຄ່າມາດຕະຖານທີ່ລະບຸ		9700 ເທົ່າ
ປະເພດ overvoltage		Ⅲ
ລະດັບມົນລະພິດ		3
ລະດັບການປົກປ້ອງ		IP40; Termina IP20
ຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນແລະຄວາມຮ້ອນ		ປະເພດ2
ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ		≤95%
ຄວາມຕ້ານທານການສັ່ນສະເທືອນ		ອີງຕາມ IEC60068-2-6
ຕົວກໍານົດການຕໍ່ຕ້ານຜົນກະທົບກົນຈັກ		ອີງຕາມ IEC60068-2-27

ຄວາມອາດສາມາດຂອງສາຍໄຟ		2.5-35mm²
ແຮງບິດສາຍ		3.0Nm
ປະຕິບັດການອຸນຫະພູມສະພາບແວດລ້ອມ		-30 ℃ ~ + 70 ℃
ການເກັບຮັກສາອຸນຫະພູມສະພາບແວດລ້ອມ		-40 ℃ ~ + 85 ℃
ວິທີການຕິດຕັ້ງ		DIN35
ລະດັບຄວາມສູງ		≤2000ມ
ນ້ຳໜັກ		0.13ກິໂລກຣາມ/ເສົາ
ຂະໜາດ	ຄວາມຍາວ	108 ມມ

	ກວ້າງ	18ມມ	36ມມ	54ມມ	72ມມ
	ຄວາມສູງ	ສູງສຸດ 78mm
ຊຸດ	ຊິ້ນ/ກ່ອງ	12	6	4	3

	ກ່ອງ/ກ່ອງ	10
	Carton/Pallet	80
ການເກັບຮັກສາ		ຜະລິດຕະພັນຄວນໄດ້ຮັບການເກັບຮັກສາໄວ້ໃນສາງທີ່ມີລະບາຍອາກາດໄດ້ດີ, ມີ ຄວາມຊຸ່ມຊື່ນຂອງພີ່ນ້ອງບໍ່ເກີນ 80%, ແລະອຸນຫະພູມອາກາດລ້ອມຮອບ ຄວນຈະຢູ່ລະຫວ່າງ -40 ℃ ແລະ + 80 ℃. ນອກຈາກນັ້ນ, ບໍ່ຄວນມີ ທາດອາຊິດ, ເປັນດ່າງ, ຫຼືທາດອາຍພິດທີ່ກັດກ່ອນ.

ລັກສະນະ ແລະຂະໜາດການຕິດຕັ້ງ

High Voltage DC Miniature Circuit Breaker

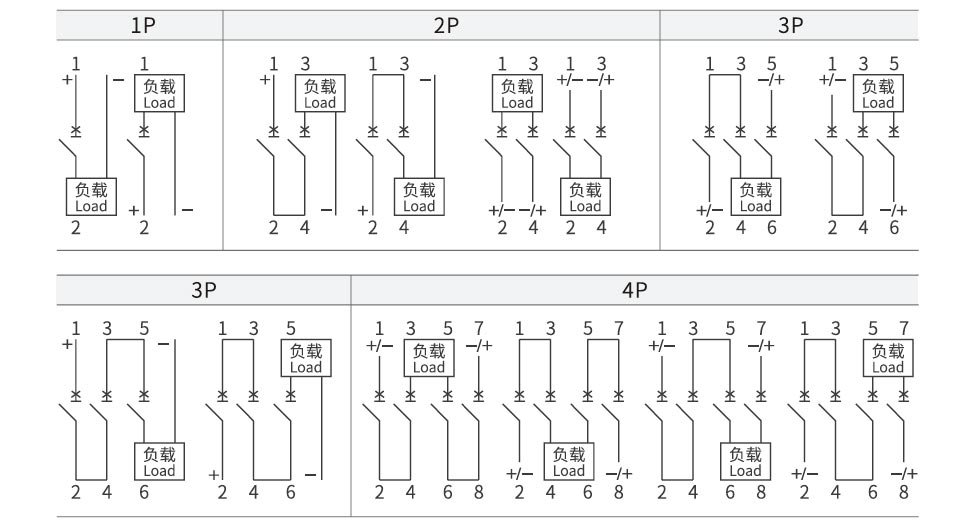

ແຜນວາດສາຍໄຟ DC

High Voltage DC Miniature Circuit Breaker

ປັດໄຈທີ່ເສຍຫາຍ

ຕາຕະລາງ Derating Factor ອຸນຫະພູມ

ອຸນຫະພູມ	-30 ℃	-25 ℃	-20℃	-15 ℃	-10℃	-5 ℃	0 ℃	5 ℃	10℃	15 ℃
ປະເມີນຄ່າສໍາປະສິດປະຈຸບັນປະຕິບັດງານ	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


ອຸນຫະພູມ	20℃	25 ℃	30℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
ປະເມີນຄ່າສໍາປະສິດປະຈຸບັນປະຕິບັດງານ	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

ຕາຕະລາງປັດໄຈ Derating ຄວາມສູງ

ລະດັບຄວາມສູງ / ມ	2000	3000	4000	5000
ປະເມີນຄ່າສໍາປະສິດປະຈຸບັນທີ່ເຮັດວຽກ	1	0.96	0.91	0.86
ປະເມີນຄ່າຕົວຄູນແຮງດັນທີ່ເຮັດວຽກ	1	1	1	1
ລະດັບຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ຄ່າສໍາປະສິດແຮງດັນ	1	0.9	0.82	0.71
ປະເມີນຄ່າ Impulse ທົນຄ່າສໍາປະສິດແຮງດັນ	1	0.9	0.82	0.71
ຂີດຈຳກັດຄວາມອາດສາມາດຂອງພາກສ່ວນວົງຈອນສັ້ນ ແລະຊີວິດໄຟຟ້າ ຄ່າສໍາປະສິດ	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

ຕາຕະລາງ derating factor ສໍາລັບການຕິດຕັ້ງຂ້າງຄຽງຂ້າງຂອງ MCBS

ໝາຍເລກ MCB	1	2~3	4~5	6~8	9~10
ຄ່າສຳປະສິດ In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A ຄ່າສຳປະສິດ	1	0.92	0.8	0.7	0.6

ອຸປະກອນເສີມ

ອຸປະກອນປ່ອຍຕົວຊ່ວຍ MX
ລະດັບແຮງດັນການຄວບຄຸມພວກເຮົາ	DC: 24 ~ 48V AC: 110 ~ 230V
ເວລາເດີນທາງສູງສຸດ	<10ms
Coil Resistance	5Ω
ຈຳກັດປັດຈຸບັນ	≥1.6A
ຊີວິດກົນຈັກ	10000 ເທື່ອ
ຊີວິດໄຟຟ້າ	4000 ເທື່ອ
ແຮງບິດສາຍ	0.8N · m
ຄວາມສາມາດໃນການສາຍ	ສາຍແຂງ 1.0mm²
	1.0mm² ສາຍອ່ອນມີສາຍສຽບຢູ່ປາຍຍອດ
ຊ່ວງອຸນຫະພູມປະຕິບັດການ	-30 ℃ ~ + 70 ℃


ເງື່ອນໄຂສິ່ງແວດລ້ອມ	ບໍ່ຄວນມີສານອັນຕະລາຍລະເບີດ, ແລະບໍ່ມີອັນຕະລາຍ ທາດອາຍຜິດຫຼືຝຸ່ນ conductive ທີ່ສາມາດ corrode ຫຼືທໍາລາຍ insulation
ຕໍາແໜ່ງສະພາ	ໄປທາງຊ້າຍຂອງຕົວຕັດວົງຈອນ

ເງື່ອນໄຂການຕິດຕັ້ງ	ການຕິດຕັ້ງລົດໄຟມາດຕະຖານ DIN35mm

ຕິດຕໍ່ພົວພັນ OF
ຄວາມສາມາດໃນການທໍາລາຍການຕິດຕໍ່	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
ແຮງດັນເຮັດວຽກຕໍ່າສຸດ	5V


ກະແສໄຟຟ້າຕໍ່າສຸດ	10mA


ລະດັບແຮງດັນສນວນ	500V
ຈັດອັນດັບກະແສໄຟຟ້າສັ້ນຈຳກັດ Ik	1000A
ຕົກລົງກັນຄວາມຮ້ອນໃນປະຈຸບັນ Ith	4A
ຊີວິດກົນຈັກ	10000 ເທື່ອ
ຊີວິດໄຟຟ້າ	4000 ເທື່ອ
ແຮງບິດສາຍ	0.8N · m
ຄວາມສາມາດໃນການສາຍ	1.0mm²
ຈໍານວນການຕິດຕໍ່	1 ເປີດປົກກະຕິ, 1 ປິດປົກກະຕິ

ຊ່ວງອຸນຫະພູມປະຕິບັດການ	-30 ℃ ~ + 70 ℃
ເງື່ອນໄຂສິ່ງແວດລ້ອມ	ບໍ່ຄວນມີສານອັນຕະລາຍລະເບີດ, ແລະບໍ່ມີອັນຕະລາຍ ທາດອາຍຜິດຫຼືຝຸ່ນ conductive ທີ່ສາມາດ corrode ຫຼືທໍາລາຍ insulation

ຕໍາແໜ່ງສະພາ	ໄປທາງຊ້າຍຂອງຕົວຕັດວົງຈອນ

ເງື່ອນໄຂການຕິດຕັ້ງ	ການຕິດຕັ້ງລົດໄຟມາດຕະຖານ DIN 35mm

Zhejiang Soutya New Energy LLC
