DC 1500V Fuse Holder

SYF5-50P DC 1500V Fuse holder ສະຫນອງໂດຍຜູ້ຜະລິດປະເທດຈີນ Zhejiang Soutya New Energy LLC, ເປັນອຸປະກອນປ້ອງກັນທີ່ອຸທິດຕົນໃນໄລຍະປະຈຸບັນທີ່ຖືກນໍາໃຊ້ໂດຍທົ່ວໄປໃນກ່ອງປະສົມປະສານສາຍຂອງຫລັງຄາທາງການຄ້າຂະຫນາດໃຫຍ່, ເຮືອນແກ້ວກະສິກໍາຫຼືພືດ PV ທີ່ມີຂະຫນາດກາງທີ່ມີລະດັບ 30-50 kW ແລະຂ້າງເທິງ.
ຄຸນນະສົມບັດທີ່ສໍາຄັນ
ການຊີ້ບອກແສງສະຫວ່າງ, ຢ່າງຊັດເຈນຮູ້ສະຖານະຂອງສາຍ fuse.
ເປີດມືຈັບ, ມັນສາມາດດຶງຂຶ້ນໄດ້, ງ່າຍຕໍ່ການປ່ຽນສາຍຟິວ.
Rivet ບວກກັບການເຊື່ອມ ultrasonic ແຂງຫຼາຍ, ສາຍໄຟບໍ່ແຕກ.
ຄໍາຮ້ອງສະຫມັກໃນກ່ອງປະສົມປະສານ PV.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

SYF5-50P DC 1500V Fuse Holder, 50 A ຕູ້ຮັກສາຄວາມປອດໄພ photovoltaic ສະຫນອງໂດຍຜູ້ຜະລິດປະເທດຈີນ Zhejiang Soutya New Energy LLC - ເປັນ ໜ່ວຍປ້ອງກັນແຜ່ນຕິດທີ່ສ້າງຂຶ້ນດ້ວຍໂພລີຄາບອນທີ່ທົນທານຕໍ່ແສງ UV ທີ່ຢູ່ອາໄສແລະການປະທັບຕາລະດັບ IP65 ສໍາລັບການປະຕິບັດພາຍນອກທີ່ຍາວນານ. ໄດ້ ຜູ້ຖືລັອກອົງປະກອບຟິວ 10 × 38 ມມ gPV (2.2 × 13.2 ຊຕມໂດຍລວມ) ແລະ ສະຫນອງການລ້າງຄວາມຜິດຄວາມອາດສາມາດ breaking-capacity 25 kA ດ້ວຍການທໍາລາຍທີ່ເຫັນໄດ້ ຕົວຊີ້ບອກແລະການຮັກສາຄວາມປອດໄພ, ໃນຂະນະທີ່ໂຮງງານມີສາຍທາງບວກ, ທາງລົບ ແລະການຢຸດເຊົາ PE ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງຫນ້າດິນຢ່າງຕໍ່ເນື່ອງ. ວິສະວະກໍາສໍາລັບ PV arrays ຍ່ອຍດຽວຫຼືຫຼາຍສາຍ, ມັນສະຫນອງທີ່ສໍາຄັນເກີນປະຈຸບັນ ຄວາມໂດດດ່ຽວແລະຄວາມຜູກພັນ equipotential.

ພາລາມິເຕີດ້ານວິຊາການ

ຕົວແບບ	SYF5-50P
ຈໍານວນເສົາ	1 ປ
ຕາມມາດຕະຖານ	IEC60269
ລະດັບແຮງດັນປະຕິບັດງານ Ue V DC	1500V DC
ອັນດັບປັດຈຸບັນໃນ A	2-50A
ຂີດຄວາມສາມາດ kA	20kA/25kA
ລະດັບການປົກປ້ອງ	IP20
ສາຍໄຟ ມມ²	1-16 ມມ
ຊ່ວງອຸນຫະພູມປະຕິບັດການ	-50 ℃ ~ + 90 ℃
ລະດັບຄວາມສູງ	≤2000ມ
ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
ສະພາບແວດລ້ອມການຕິດຕັ້ງ	ບໍ່ມີການສັ່ນສະເທືອນແລະອາການຊ໊ອກທີ່ສໍາຄັນ
ປະເພດການຕິດຕັ້ງ	ຊັ້ນ III

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

1.Utility-scale PV ກ່ອງປະສົມປະສານ

1 500 V ຊິງຕັນດີຊີຂອງໂມດູນ 182/210 ມມເຖິງ 50 A; ການເຊື່ອມຕໍ່ຟິວ 10.3 × 85 ມມ ອະນຸຍາດໃຫ້ 28-40 A ຕໍ່ສາຍ, ຕັດຈໍານວນກ່ອງໃນ 2.5 MW ຕັນ.

2. ຫລັງຄາທາງການຄ້າ / ອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ ≥ 30 kW

ອິນເວີເຕີສາມເຟດ 50 kW–110 kW ກັບ 1 300–1 500 V MPPT ໄດ້ຮັບຜົນປະໂຫຍດຈາກ 25 ຄວາມອາດສາມາດທໍາລາຍ kA ແລະຊ່ອງຫວ່າງຕິດຕໍ່ 1 ມມສໍາລັບການສູນພັນ arc ທີ່ເຊື່ອຖືໄດ້.

3.ລະບົບການເກັບຮັກສາພະລັງງານຫມໍ້ໄຟບັນຈຸ (BESS)

1 200–1 500 V DC racks ຫມໍ້ໄຟເຖິງ 2.5 MWh; 50 A rating ປົກປ້ອງແຕ່ລະ rack ໃນຂະນະທີ່ 25 kA Icu ຈັດການກັບກະແສໄຟຟ້າສັ້ນຂອງຫມໍ້ໄຟເຕັມ.

ສະຖານີສາກໄວ DC 4.150 kW–400 kW

ປົກປ້ອງລົດເມ 1 000–1 500 V DC ລະຫວ່າງ stack rectifier ແລະ dispenser; fuse isolator ອະນຸຍາດໃຫ້ຖອນອອກຢ່າງປອດໄພໃນລະຫວ່າງການບໍາລຸງຮັກສາໂດຍບໍ່ມີການປິດ ລົງທະນາຄານ charger ທັງຫມົດ.

5.PV + storage EV hubs charging

ການນໍາໃຊ້ສອງຄັ້ງໃນລົດເມ 1 500 V ດຽວກັນ: ຫນຶ່ງ fuse isolator ຕໍ່ PV input string ແລະ ອື່ນຕໍ່ rack ຫມໍ້ໄຟ, ງ່າຍຂອງ spares ແລະການຂົນສົ່ງ.

6.ທະເລຊາຍ ຫຼື ພືດ PV ລອຍ

−50 °C ຫາ +90 °C ຊ່ວງການເຮັດວຽກ ແລະ IP20 terminals ທີ່ປອດໄພດ້ວຍນິ້ວມືທົນທານ ສະພາບແວດລ້ອມກາງແຈ້ງ ຫຼືມີຄວາມຊຸ່ມຊື່ນສູງ; 85 mm fuse ອົງປະກອບໃຫ້ສູງຂຶ້ນ ຂ້າພະເຈົ້າບໍ່ປ່ອຍໃຫ້ຜ່ານສໍາລັບການແລ່ນສາຍຍາວ.

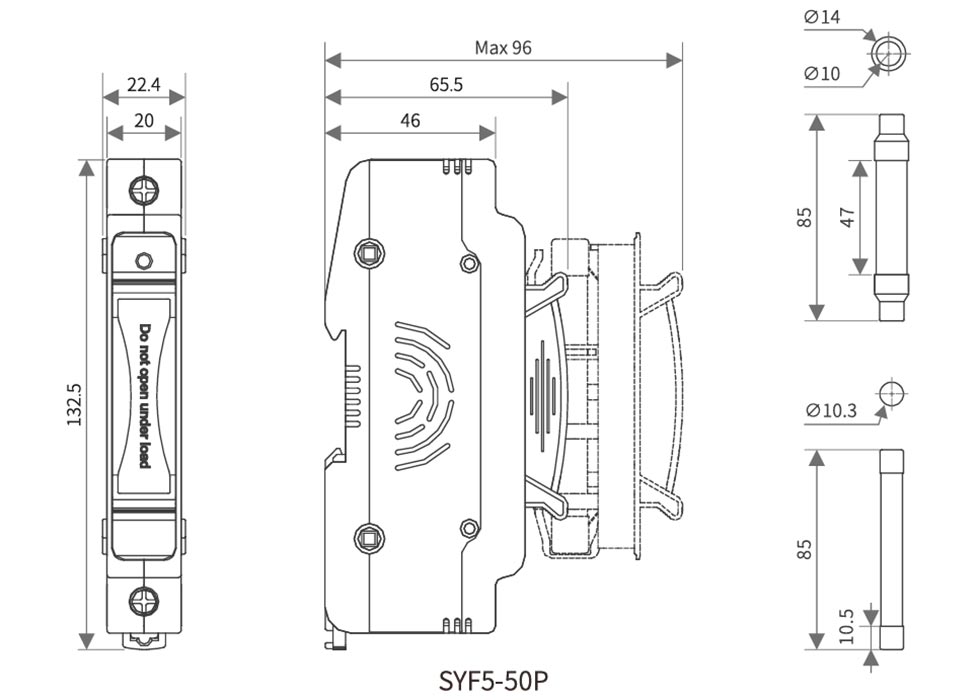

ລັກສະນະ ແລະຂະໜາດການຕິດຕັ້ງ

DC 1500V Fuse Holder

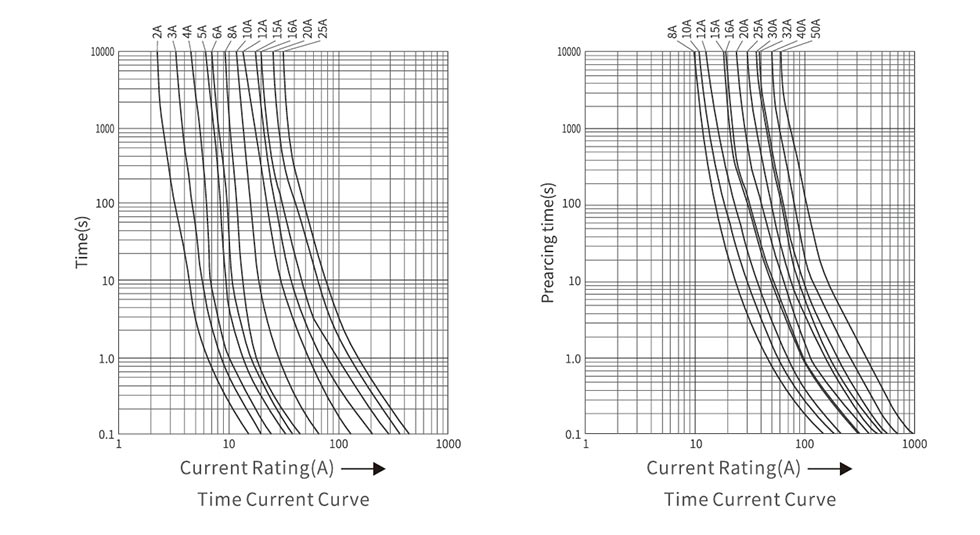

ແຜນວາດສາຍໄຟ DC

DC 1500V Fuse Holder

ຂະໜາດແກນຟິວ (ມມ)	ອັນດັບປັດຈຸບັນ (A)	ລະດັບແຮງດັນ (V)	ການສູນເສຍພະລັງງານ		Joule integral
			ການສູນເສຍພະລັງງານ		Joule integral
			0.7In (W)	1.01n (W)	Arc front joule integral P't(A²s)	ມູນຄ່າລວມ meltingjoule I²t(A²s)
			0.7In (W)	1.01n (W)	Arc front joule integral P't(A²s)	ມູນຄ່າລວມ meltingjoule I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
